蜗轮传动软密封蝶阀 (D342X)

发布:2021-11-05 15:17 阅读:2656 次 【 字体:

【产品概述】

FBGX(D342X)-6/10/16蜗轮传动软密封蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长。

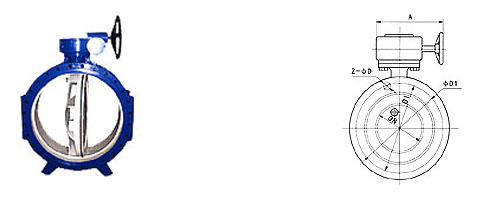

【结构图】

【产品特点】

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

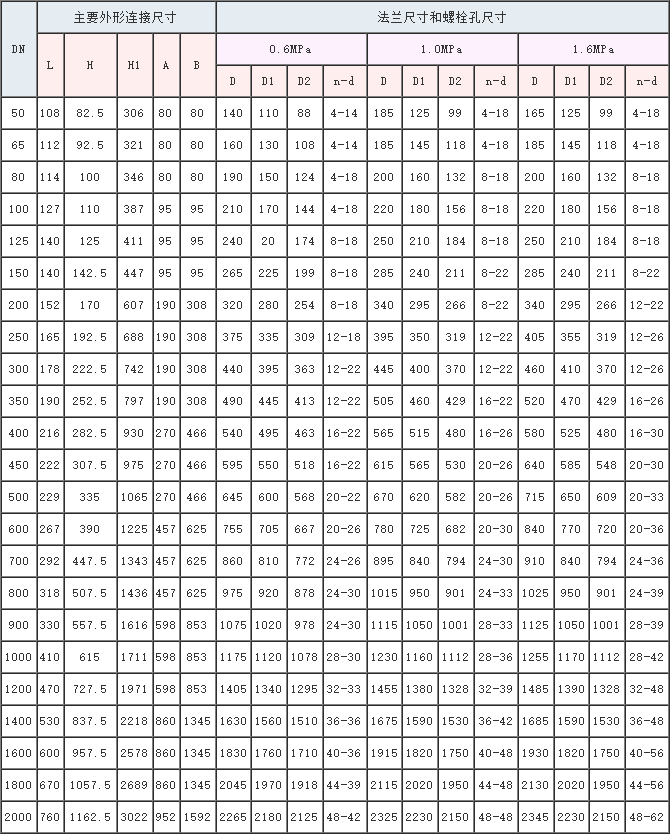

【FBGX(D342X)-6/10/16蜗轮传动软密封蝶阀主要外形连接尺寸】单位:mm

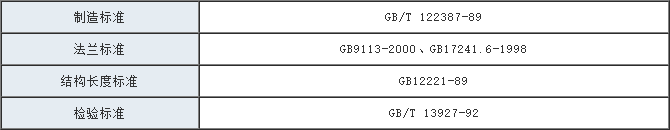

【采用标准】

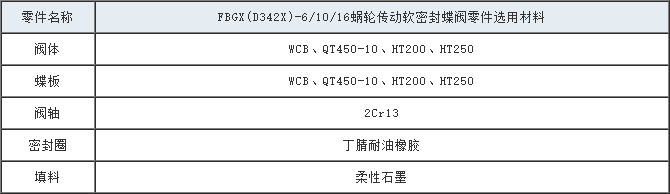

【主要零部件材料】

【主要技术参数】
