蜗轮传动硬密封蝶阀 (D343H)

发布:2021-11-05 15:13 阅读:2609 次 【 字体:

【产品概述】

D343H-10/16/25蜗轮传动硬密封蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

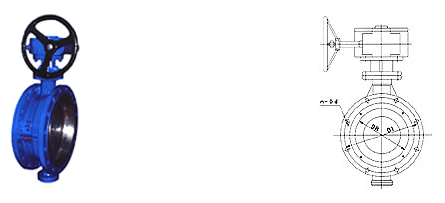

【结构图】

【产品特点】

1、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

2、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

3、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

4、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

5、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

6、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

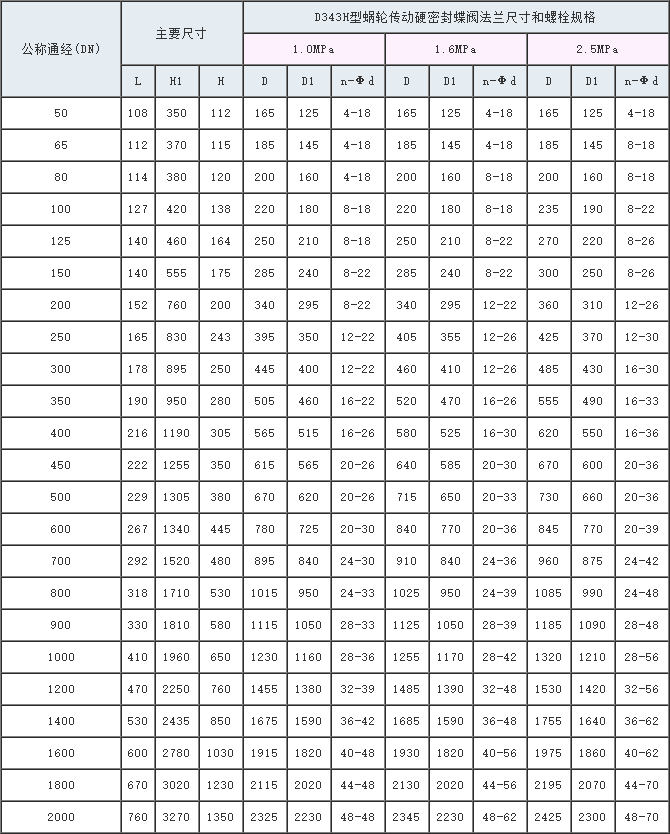

【主要外形连接尺寸】单位:mm

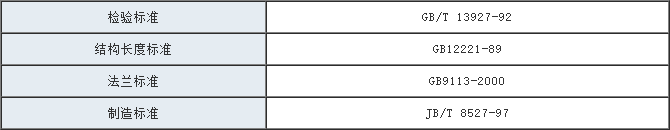

【采用标准】

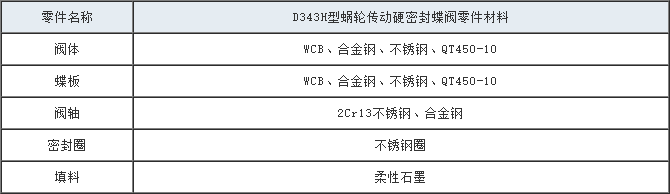

【主要零部件材料】

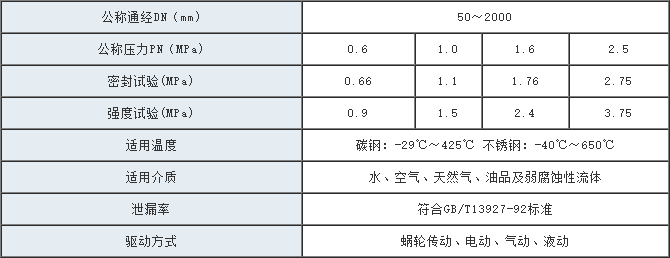

【主要技术参数】
